專業從事凝汽器換管\凝汽器改造、凝汽器增容、凝汽器不銹鋼換管、凝汽器銅管換不銹鋼管改造,304/316l不銹鋼管換熱管具有高效、抗振、抗結垢、抗腐蝕的特點,不銹鋼管換熱管徹底解決了以往困擾業界的難題;為增強換熱而減小壁厚或采用在管壁滾壓螺旋線而產生的管子剛度的削弱,使得減小壁厚增強換熱增加剛度得到完美統一,同時具有抗振、抗結垢的特點。
凝汽器是汽輪發電機組重要的冷源設備,由于江河湖海水系的污染,使凝汽器冷卻管腐蝕速度加劇,造成凝汽器頻繁發生泄漏,嚴重影響正常生產。特別是銅管易受氨離子、硫化物等腐蝕而造成泄漏,同時由于銅管內壁不光滑易附著微生物及各種污垢,使銅管的使用壽命大大降低。

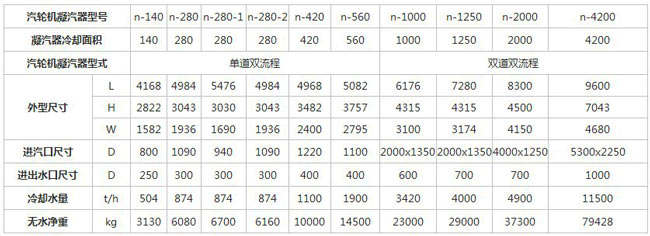

凝汽器換管、凝汽器銅管換不銹鋼管技術參數:
凝汽器換管、凝汽器銅管換不銹鋼管結構特點:
①傳熱性能優異,由于采用壁厚0.5-0.8mm薄壁不銹鋼管材料,提高換熱性能,在相同的換熱面積下,304/316L不銹鋼換熱管約為銅管的1.2~1.30倍。
②抗蝕性能強,耐點蝕、氨蝕和一般腐蝕,304/316L不銹鋼換熱管使用壽命可達二十年以上。
③由于不銹鋼材料為TP304、TP316L等高性能不銹合金鋼,表面具有很高的強度,管子內壁光滑,使得其邊界層流底層厚度減薄,因此具有很強的耐高溫蒸汽的沖蝕性能。
④管子的剛性明顯提高,抗振性能好。
⑤強化換熱管,提高了抗結垢性能。
⑥裝不銹鋼換熱管工藝性能好,采用傳統的脹管工藝,外徑的公差與鋼管一致,不需要改變管板孔的加工公差,利于直接選用,特別方便老機組銅管換不銹鋼管
⑦經濟性好,在同等換熱面積下,成本目前約為銅管的60%左右,可直接進行不銹鋼換熱管換管。
⑧不銹鋼換熱管由高精度自動化制管設備,通過自身蝕溶焊接,翻卷成形,在無任何金屬填充物下,充入氣體保護(管子內外側)焊接而成,焊接方式為TIG工藝,并作在線固溶渦流探傷。
⑨為了消除管子的應力,在保護氣體中,以1040℃高溫進行熱處理,也可根據需要進行時效振動處理。
⑩所有鋼管逐支進行水壓氣密檢驗,氣壓試驗至10Mpa,10秒鐘無降壓。
⑪成品管出廠前逐支進行無損渦流探傷檢測,頻率為10-30千赫。
⑫管外徑偏差一般為0.10mm,壁厚偏差10%,長度偏差5mm。
⑬所有管子全長用通規檢查。
⑭原材料進廠和成品管發貨前都是通過檢測并出具檢測報告。
凝汽器換管凝汽器換不銹鋼管設計:
①可與1MW-350MW汽輪機相配套,冷卻面積范圍從200㎡-20000㎡;
②水室內部及管板、隔板采用KHS-1型凝汽器防腐膠進行防腐處理;
③管板采用Q235或不銹鋼復合板。
④冷卻管材料采用304/316L不銹鋼換熱管;
⑤換熱管冷卻管規格:外徑16mm-30mm,壁厚0.5mm-0.8mm;
凝汽器換管、凝汽器銅管換不銹鋼管、不銹鋼換熱管原材料采用日韓等國進口不銹鋼帶,從源頭上確保質量;采用ASTM標準生產和檢測,以ISO9001質量關系體系進行全面的過程質量管理。
凝汽器焊接鋼管介紹:
凝汽器換管\凝汽器銅管換不銹鋼管焊接鋼管主要用于火力發電、化工、鋼鐵等行業的凝汽器及加熱器更換304/316l不銹鋼管,冷油器更換304/316l不銹鋼管,冷卻器更換304/316l不銹鋼管,取樣冷卻器更換304/316l不銹鋼管,抽氣冷卻器更換304/316l不銹鋼管,換熱器更換304/316l不銹鋼管,軸封加熱器更換304/316l不銹鋼管,高壓加熱器更換304/316l不銹鋼管,低壓加熱器更換304/316l不銹鋼管,空氣預熱器,空氣冷卻器等。

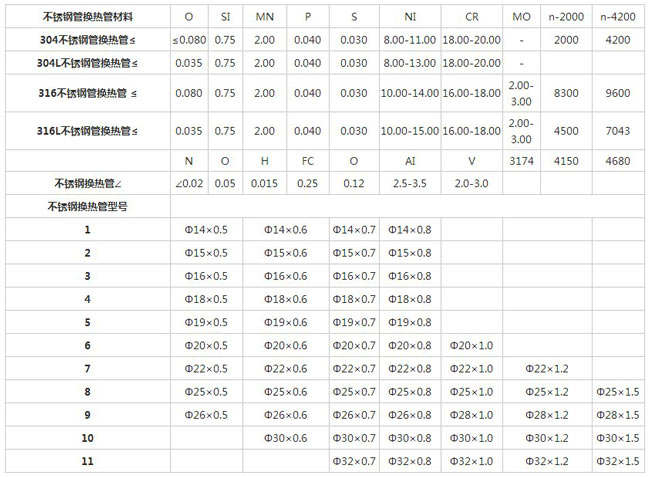

凝汽器換管、凝汽器銅管換不銹鋼管、不銹鋼管換熱管規格:
直徑Ф12~Ф76mm,壁厚0.2~3.0mm,長度分定尺和不定尺兩種。常用的材質不銹鋼管型號有:304、304L、316、316L、317、317L。凝汽器換管凝汽器換不銹鋼管所采用的焊接鋼管是引進進口制管設備制造而成,質量與進口不銹鋼管材相當或略強,焊縫金相組織與母材一樣,強度等機械性能略好。由于不銹鋼管帶材厚薄均勻,表面光滑平整,其質量確比同種材質的冷撥、熱軋無縫不銹鋼管好。延伸率大于35%,并且硬度小,易于脹接。
凝汽器換管凝汽器換不銹鋼管的不銹鋼管分類規格:
不銹鋼光管,不銹鋼螺紋管,不銹鋼波紋管,201不銹鋼螺紋管,304不銹鋼螺紋管,316L不銹鋼螺紋管,不銹鋼U形管,不銹鋼翅片管等,我公司開發研制的不銹鋼管換熱管是選用進口優質不銹鋼鋼管,不銹鋼帶材,冷拉、熱拉成形及帶鋼,經過卷制、焊接、探傷、滾壓、打磨、固熔、拋光等一條龍304不銹鋼管、316L不銹鋼管生產線加工而成;可根據用戶的實際需要,生產不同管徑、壁厚、長度形式等各種不銹鋼管規格的管材。
凝汽器換管凝汽器換不銹鋼管采用的不銹鋼管具有以下優點:
⑴不銹鋼管換熱管傳熱性能好,由于不銹鋼管壁可采用0.5-0.7mm的薄壁不銹鋼管材,提高了整體換熱性能,在相同的換熱面積下,總體的傳熱系數比銅管提高2.124-8.408%。
⑵由于管材采用美國標準AISl304、316l等優質不銹合金鋼,使其具有較高的硬度,不銹鋼管子的鋼度也明顯提高。因此具有很強的耐高溫蒸汽的沖擊性能及抗振性能。
⑶由于管子內壁光滑,使得其邊界層流底層厚度減薄,既強化換熱,又提高了抗結垢性能。
⑷裝換熱管工藝性能好,采用傳統的脹管工藝,不銹鋼管外徑公差與銅管一致,不需改變管板孔的加工公差,利于現場直接選用,特別方便老機組凝汽器換管凝汽器換不銹鋼管。
⑸304/316l不銹鋼管換熱管經濟實惠,在同等換熱面積下,不銹鋼管的成本約為銅管成本的80%左右,并可直接進行更換管束改造。
⑹為了消除換熱管焊接應力,在保護氣體中以1050℃高溫進行熱處理。
⑺所有管均采用壓差法進行泄漏檢查,氣壓試驗至1.0Mpa,5分鐘無壓降。
304/316l不銹鋼管換熱管用于低壓換熱器的安全性和經濟性:
選擇凝汽器換管凝汽器換不銹鋼管管材一般原則是:
1.不出現嚴重腐蝕泄漏,使用壽命盡可能長,耐沖蝕磨損,抗振性好,換熱系數高,價格合理。幾十年來,我國的凝汽器、冷油器、冷水器等都使用銅管,具體點是導熱系數高。
2. 進行實踐中,凝汽器的銅管有的受到嚴重的氨腐蝕,有的銅管受到嚴重的磨損,這兩種現象造成銅管嚴重泄漏,使銅管使用壽命大大縮短,機組運行的安全性和經濟性下降,增加了停機更換銅管的時間。為此,不少人開始重新考慮凝汽器管材問題。
3. 近年來,不銹鋼管換熱管大量使用在凝汽器,冷油器,冷風器,低壓加熱器,高加加熱器,空冷器,換熱器,冷水器,空氣預熱器上,據不完全的統計,使用的單位在50%以上,其中包括50-300MW的新機組。304/316l不銹鋼管換熱管的使用,打破了傳統的只能使用銅管的觀念,提高了設備的安全性和經濟性,降低了投資。
4.但是,還是有不少人對凝汽器換管凝汽器換不銹鋼管使用的不銹鋼換熱管缺乏興趣,主要原因是不銹鋼管換熱管的導熱系數比銅管的導熱系數低得多,擔心影響傳熱。為此,有關單位對不銹鋼管換熱管使用在凝汽器上的總體傳熱系數進行過不少研究,取得了很好的成果。用不銹鋼管代替銅管的電廠越來越多。
冷卻管設備專用不銹鋼管換熱管:
采用先進的自動化生產制作,技術新、工藝 精。選用ASTM 304、316L標準優質不銹鋼材質,進行精良加工制作。
凝汽器換管、凝汽器銅管換不銹鋼管采用不銹鋼管特點:
耐高溫蒸汽、耐沖蝕、抗結垢、抗氧化腐蝕、抗振性強、耐磨損。
換熱好:材質優、管壁薄、內壁光、強化傳熱。
安全性:耐高溫蒸汽、耐沖蝕、抗振性強。
經濟性:相同換熱面積、節約成本(約為銅管的80/100左右)。
連云港市神美可同時承接各型號凝汽器,冷油器各類換熱器,冷卻器換管,冷水器改造,高壓加熱器,低壓加熱器,空氣預熱器,不銹鋼管換熱管,凝汽器換管,凝汽器不銹鋼換管。
凝汽器換管、凝汽器銅管換不銹鋼管說明:
用銅管后腐蝕管內嚴重形成凹凸缺陷,導致污垢沉淀堆積管內難清理,從而導致壽命短,銅價格貴,更換凝汽器(汽輪機凝汽器)不銹鋼管換熱管后效果是銅管好幾十倍?304/316l不銹鋼管換熱管耐腐蝕管內長時間處于光滑面,304/316l不銹鋼管換熱管管內堆積污垢容易清洗,壽命也比銅管長,凝汽器(汽輪機凝汽器)304/316l不銹鋼管換熱管價格方面也比銅管低,所以凝汽器內銅管被凝汽器(汽輪機凝汽器)304/316l不銹鋼管換熱管替代也是必然了。凝汽器(汽輪機凝汽器)304/316l不銹鋼管換熱管自產專用凝汽器304/316l不銹鋼管換熱管,有成熟的安裝更換管束改造工程團隊。公司自產凝汽器(汽輪機凝汽器)304/316l不銹鋼管換熱管價格低廉,安裝更換管一步到位,解決凝汽器后顧之憂。為客戶降低成本,讓客戶的利益最大化。
凝汽器換管、凝汽器換不銹鋼管服務模式:
⑴根據用戶現場情況,協助用戶確定凝汽器參數;
⑵詳細核算每臺凝汽器的性能參數,提出設計方案;
⑶協助用戶了解國內外最新相關信息,在組件、材質和技術規范上具有一定的前瞻性;
⑷制定嚴格的時間節點,及時向用戶提供技術資料和設計、制造進展情況;
⑸按時、定期安排用戶來我方現場進行參觀考察;
⑹在施工過程中,根據用戶要求派駐經驗豐富的現場服務人員,指導安裝、調試、處理所供設備在安裝調試過程中出現的任何技術質量問題;
⑺施工完成并投入使用后,提供免費的技術咨詢和指導;
凝汽器換管、凝汽器銅管換不銹鋼管突出優勢:
總結國內外設計、運行經驗,與黃銅管相比,凝汽器換管、凝汽器銅管換不銹鋼管、不銹鋼管換熱管焊接有如下優勢:
1、不銹鋼換熱管比銅管更耐腐蝕,抗振性和耐磨性能好,使用壽命是銅管的三倍;
2、不銹鋼管不易沾污,不易結垢,壽命可達30年~40年;
3、雖然不銹鋼換熱管的導熱性能比銅差,但管壁熱阻只占總熱阻的3%~5%。由于管內水速提高、清潔系數加大、壁厚減小,從而使得不銹鋼的傳熱性能優于銅合金;
4、國內薄壁焊接凝汽器換管凝汽器銅管換不銹鋼管制造技術、供貨的品種規格、性能指標和檢驗手段、規模等都達到了國際水平;
5、不銹鋼管的熱傳導系數比銅管低,但通過減小壁厚使熱傳導系數的差值縮小,由于內壁比銅管更光滑,對流換熱系數比銅管高,管外壁比銅管光滑,凝結放熱系數比銅管高,根據多臺機組的測試和計算,壁厚為0.7mm的不銹鋼管比壁厚為1mm的銅管的總體傳熱系數高2.124%左右;
6、隨著運行時間的增長,不銹鋼管總體傳熱系數下降很緩慢,而銅管的總體傳熱系數下降速度比不銹鋼管大得多。從長遠考慮,使用整體上提高機組的經濟性顯而易見,同時也提高了機組的安全性。
凝汽器換管、凝汽器銅管換不銹鋼管工藝流程:
㈠凝汽器殼體加裝臨時支撐;
㈡拆除凝汽器水室門蓋;
㈢拆除舊冷卻管;
㈣拆除舊管板、隔板及其它附件;
㈤凝汽器殼體尺寸復查;
㈥凝汽器內部清理、打磨;
㈦新管板、隔板及附件安裝;
㈧同心平行度調整;
㈨新冷卻管安裝;
㈩系統恢復;
㈩水壓試驗;
凝汽器換管、凝汽器銅管換不銹鋼管技術優勢:
◇管板孔現場試脹后脹接,保證換熱管拉脫力達到1000kg以上;
◇管板及管板孔恢復如新,管板孔無毛刺;
◇合適的脹管率,即無欠脹又無過脹,保證脹口長期不松動、無泄漏;
◇獨立開發系列專用換管工具,實用、高效、耐用;
◇成熟豐富的現場換管經驗;
◇經過專業培訓的換管隊伍;
◇高質量、高效率、短周期完成施工任務;
◇凝汽器冷卻管選材及運行維護咨詢。
◇在施工中可大批量快速全部換管,也可以做到單根及局部換管。
