鍋爐消音器
鍋爐消音器江蘇茂銘電力機械有限公司生產的一款鍋爐消音器產品,技術、價格、銷售熱線13812335334 微信同號。
一、鍋爐消音器用途:
鍋爐消音器是一款針對蒸汽排放,而研發的一款消音器。鍋爐鍋爐消音器主要用于電力、石油、化工、冶金、紡織等工業的鍋爐蒸汽排放及其它氣體消聲排放的有效消聲,安裝鍋爐消音器是消除蒸汽排放性噪聲的重要措施。蒸汽消聲器等有關熱力設備的蒸汽排放所發出的噪聲,遠遠超過了我國所頒布的《工業企業噪聲衛生標準》規定的數值(見附錄一、二)。為此,本公司生產的鍋爐消音器系列產品,主要使用與發電、化工、冶金、紡織等工業部門中的鍋爐汽輪機等熱力設備蒸汽排放的有效消聲。本系列蒸汽消聲器是根據抗、噴、阻復合消聲原理所研制,具有消聲量大、體積小、重量輕及安裝方便的優點。
二、鍋爐消音器的原理:
鍋爐消音器主要采用了有限混合和內部吸收的原理,在內部完成了蒸汽和被加熱液體的熱交換,蒸汽通過消聲器之后全部轉化為了熱水,避免了蒸汽和水(液體)自由混合產生強烈振動和噪聲(此種低頻振動和強烈噪聲對設備、建筑物和人體的損害非常嚴重)。安裝了鍋爐消音器之后,可降噪40~55分貝。
三、鍋爐消音器分類:
1、蒸汽安全門消聲器(DS-TA型)
重所周知,對于鍋爐等熱力裝置的安全門,其排汽即應避免過大的噪聲,更應讓汽流順利排出,為此,以往常見的多級節流及小孔噴注的消聲手段應不宜采用,這種限制歷來是安全門消音器的設計難點,也是安全門消音器消聲效果差的原因。本實用新型用于安全門的消音器同樣采用了抗、噴、阻的消聲原理,其中以大孔擴容代替了直徑較小的控流孔,在結構上更強化了抗、噴、阻消聲機理,達到了理想的消聲效果。
2、低壓蒸汽消聲器(DS-TD型)
各工礦企業使用著大量01.3MPa及以下的低壓鍋爐,在電站熱力系統中也有著大量的低壓熱力裝置,如背壓式汽輪機、除氧器、輔助氣器、汽輪油泵、鍋爐連續排污、定期排污膨脹器等。上述設備的排汽管要求配置結構輕便、安裝更方便的消音器。本廠針對不同的消聲對象,設計有專用的除氧器系列、背壓式汽輪幾系列及其它系列產品,可滿足用戶的要求。
上述排汽消音器其消聲效果能滿足《工業企業噪聲衛生標準》的要求,已在國內獲得了廣泛的應用。四、蒸汽消聲器產品系列及外形尺寸:

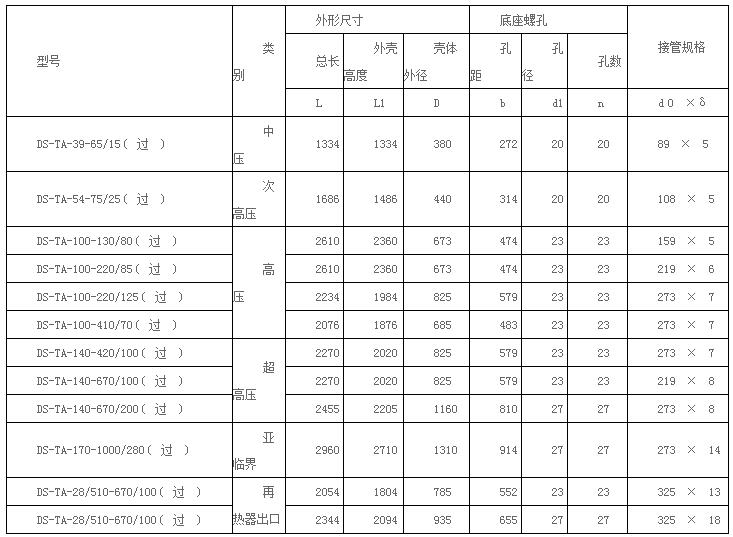

1、鍋爐消音器(DS-TA系列過熱蒸汽用)
2、蒸汽排汽消聲器(DS-TB系列過熱蒸汽用)

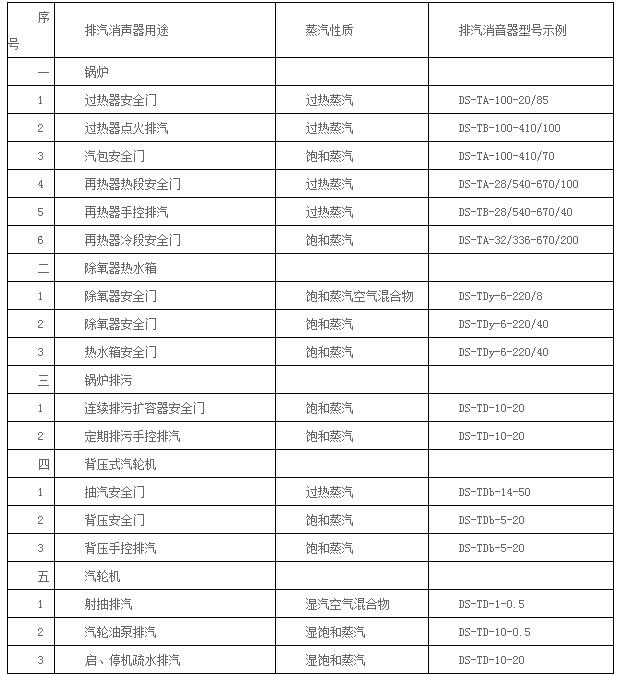

五、鍋爐消音器在火力發電廠應用:
六、鍋爐消音器訂貨選型須知:
本公司鍋爐消音器/排汽消聲器系列是按照用戶的蒸汽排放對象及排放要求精心設計的,為此,只有產品與排放對象、蒸汽參數及排放量想符合才能獲得理想的消聲效果。因此,在訂購鍋爐消音器時必須提供下列參數:
①對火力發電廠應提供汽機型號、鍋爐容量你、蒸汽壓力、溫度;
②使用對象(如用于鍋爐過熱點排放或汽包安全門排放等);
③排放量T/H;
④原有的排汽管外徑、壁厚;
⑤如需委托本廠進行安裝設計,則應提供原排汽管路安裝圖。
對本產品說明書中未列如的型號,用戶可以提供上述有關資料,有本廠代為選型。
七、鍋爐消音器安裝須知:
①鍋爐消音器/排汽消聲器應垂直于廠房頂安裝,用型鋼支架將鍋爐消音器座架與廠房相固定。
②為增加廠房頂高空的抗風能力, 排汽消音器體采用支撐式支座,為此, 排汽消音器前的排氣管應有一段膨脹彎管以吸收熱脹,如原排汽管段垂直方向已裝有疏水盤,則膨脹彎管要免裝。
③排汽消聲器體底部均設計有疏水管或疏水孔,應檢查孔口應暢通。
④排汽管穿出廠房頂平臺的洞口,應有薄鋼板制作防雨罩一只(如圖3)。
⑤對安全門,原則上一只安全門配一只消音器,安全門有單座及雙座兩種,對雙座式可在安裝時將排汽管合并成一根總管與消音器相連通,但對排汽量較大的雙座式安全門,也可以安裝兩只消音器。
⑥對用于除氧器、射汽式抽氣器排汽等小排量的排汽消音器,外形設計成管式,安裝較為方便。安裝方式排汽消聲器垂直地沿主廠房墻、柱安裝。在墻、柱上設置型鋼滑動支架,將鍋爐消音器及管道架設其上,消音器排放口應對著屋頂方向。應注意,該型鍋爐消音器出廠時已制有固定支座,當采用滑動支架式安裝時,固定支座可以不用。
